名稱：一體化溶解加藥裝置
詳細信息

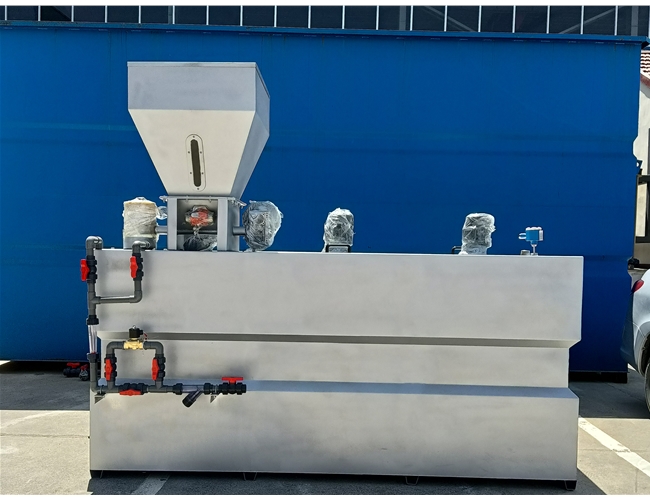

BYGTF型一體化溶解加藥裝置
一、產品介紹：
BYGTF型一體化溶解加藥裝置是一種將粉狀藥劑配置成一定濃度的藥液，并將其準確投加至加藥點的自動加藥系統，主要用于給水系統、循環系統、污泥脫水系統中高分子聚合物溶液的制備與投加
型號示例：
二、工作原理及構造：
蝌蚪中的粉狀藥劑經定量供料裝置送入混合器中，與水進行完全混合后進入溶液箱中，混合液經多次攪拌后混勻成規定投加濃度的溶液，zui后進入貯液室內，經計量泵投加至加藥點。
主要組成部分：料斗、振動系統、干粉定量投料器、進水系統、攪拌機、支架、溶液箱、扶梯及計量泵等組成。
特點：
- 集自動配料、溶解、投加于一體，全自動運行，連續制備與投加。
- 定量投藥裝置計量準確，采用無級變速器驅動，可方便調整供料量，配制藥劑濃度范圍大。
- 具有液位控制、物料檢測、振動輔助下料等功能，自動化程度很高。
技術性能參數表：
|
項目╲型號
|
GTF1000
|
GTF1500
|
GTF2000
|
GTF2500
|
GTF3000
|
|
|
制備能力（L/h）
|
熟化時間一小時
|
1000
|
1500
|
2000
|
2500
|
3000
|
|
整機功率（kW）
|
2.2(3.4*)
|
2.8(4.0*)
|
3（4.2*）
|
3.3（4.5*）
|
3.7（4.9*）
|
|
|
PAM干粉投加量（kg/h）
|
2~10 3~15 3.5~20
|
|||||
|
進水量（×1000L/h）
|
0.5~1.5
|
1~2
|
1.5~2.5
|
3~3
|
2.5~3.5
|
|
|
外形尺寸（mm）
|
L
|
2000
|
2500
|
2500
|
3000
|
3000
|
|
B
|
900
|
1000
|
1200
|
1200
|
1500
|
|
|
H1
|
850
|
850
|
1000
|
1000
|
1000
|
|
|
H
|
2700
|
3000
|
||||
|
B1
|
250
|
300
|
400
|
400
|
500
|
|
|
D
|
25
|
25
|
25
|
25
|
25
|
|
|
D1
|
20
|
20
|
25
|
25
|
25
|
|
注：投加的藥劑為有機高分子聚合物，配制濃度2-5%。，熟化時間一般為1-2h，整機功率不包括計量泵功率。*為配帶真空上料功能（GTFz型）的功率。

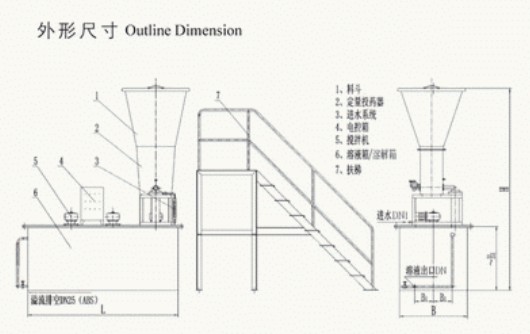

外形尺寸表
|
型號
|
E
|
F
|
φ
|
|
GTF1000
|
2050
|
950
|
DN25
|
|
GTF1500
|
2550
|
1050
|
DN25
|
|
GTF2000
|
2550
|
1250
|
DN25
|
|
GTF2500
|
3050
|
1250
|
DN32
|
|
GTF3000
|
3050
|
1550
|
DN32
|

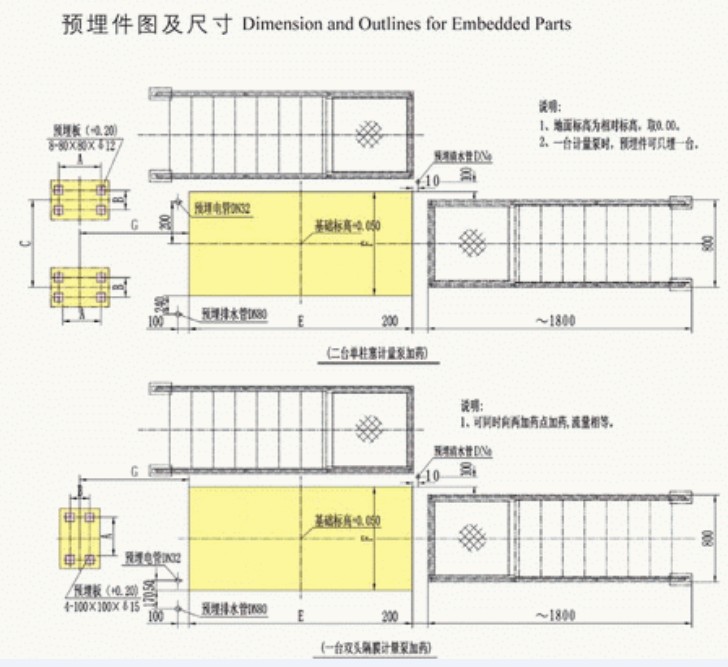

計量泵預埋件尺寸圖：
|
尺寸（mm）╲項目
|
單柱塞計量泵流量范圍（L/h）
|
雙頭隔膜計量泵流量范圍（L/h）
|
|
|
200~1000
|
1000~2500
|
1000~3000
|
|
|
A
|
350
|
520
|
520
|
|
B
|
180
|
260
|
450
|
|
C
|
≥800
|
≥1000
|
╱
|
|
D
|
≥650
|
≥860
|
≥700
|
訂貨說明：
- 注明配制藥劑名稱、濃度范圍。
- 注明計量泵類別、zui大流量及數量。
- 若需變頻調速計量泵、請注明。
