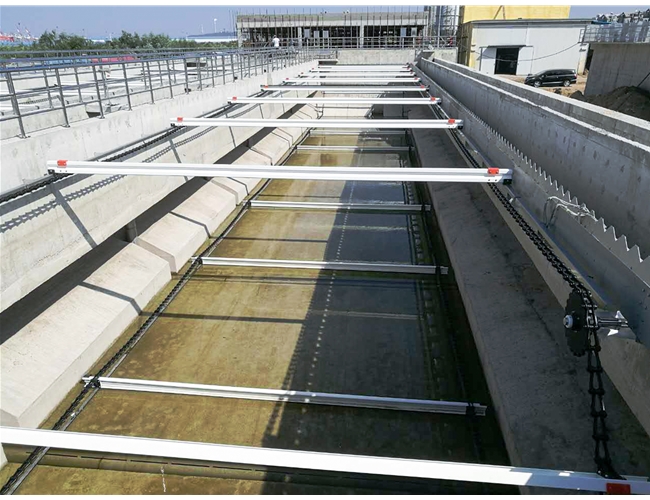

BYLBG鏈板式刮泥機主要用于污水處理廠中平流式沉淀池、沉砂池、隔油池的底部進行連續排泥，并可在水面連續排除油污或去除浮渣，尤其適合沉淀物較多的沉淀池。
二、結構及原理
鏈板式刮泥機主要由驅動裝置、主動輪組、導軌及托架、刮板組合、從動輪組、鏈條漲緊機構、集渣管等部件組成。
鏈板式刮泥刮渣機運行時，由鏈條帶動刮板在池中做連續的回轉運動，將池底的污泥刮至集泥槽中，并可刮除池面的浮油或浮渣。
三、特點
1．若刮板受異物卡塞或積泥過多時，自控系統中過扭保護機構則會切斷電源，自動停機報警。
2．設備運行平穩，可避免對沉淀物的擾動。
3．刮泥、刮渣裝置為一體，使整機結構簡單，占用空間少。
4．驅動裝置固定在池邊平臺上，安裝、維修方便。

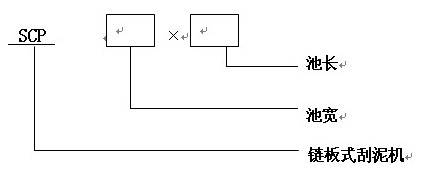

四、 型號說明

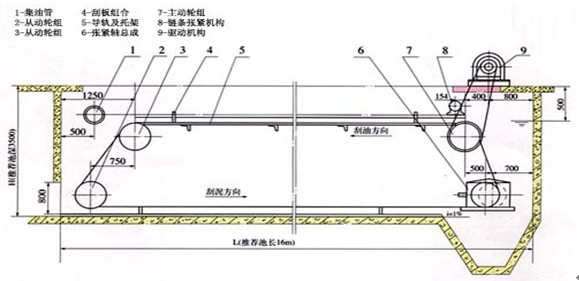

6.漲緊軸總成7.主動輪組8.鏈條漲緊機構9.驅動裝置

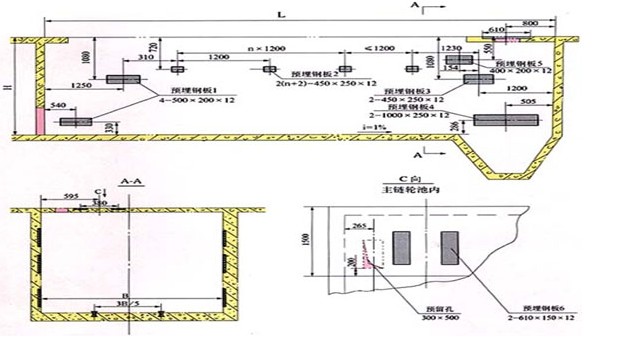

六、池型結構圖
|
型號 |
池寬B(mm) |
推薦池長L(mm) |
推薦池深H(mm) |
驅動功率(kw) |
刮板移動速度 |
刮板間距 |
進水濁度 |
|
BYLBG3*L |
3000 |
600-20000 |
3500 |
1.5-3kw |
1 |
2000 |
≤500 |
|
BYLBG4.5*L |
4500 |
600-20000 |
3500 |
1.5-3kw |
1 |
2000 |
≤500 |
|
BYLBG5*L |
5000 |
600-20000 |
3500 |
1.5-3kw |
1 |
2000 |
≤500 |
|
BYLBG6*L |
6000 |
600-20000 |
3500 |
1.5-3kw |
1 |
2000 |
≤500 |
